Вы здесь

ECG

  • Как включать ЭКГ?
  • Для включения ЭКГ необходимо нажать на специальную кнопку, которая расположена на боковой части устройства и, не отпуская, удерживать ее около двух секунд. После этого пользователь сможет увидеть, что включился дисплей аппарата, «Рабочий профиль» отобразился на экране. После того, как процесс загрузки закончится, на экране отобразится сигнал ЭКГ вместе с выбранными настройками. С этого момента пользователь может приступить к работе с аппаратом.

  • Как включать ЭКГ?
  • Как вставить бумагу?

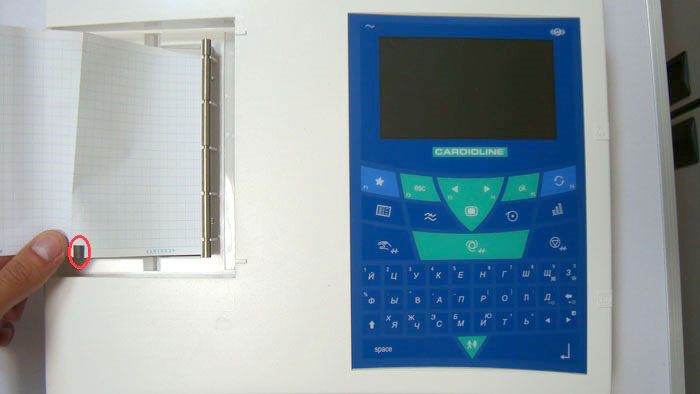

  • Сигнал ЭКГ может быть воспроизведен на термобумаге в пачках или рулонах. Чтобы загрузить бумагу правильно, необходимо предварительно ознакомиться со следующими принципами ее установки:

    • Поместите пачку бумаги в специальном отделении, предназначенном для нее.
    • Обратите внимание: черная маркировка должна быть в нижней части пачки.

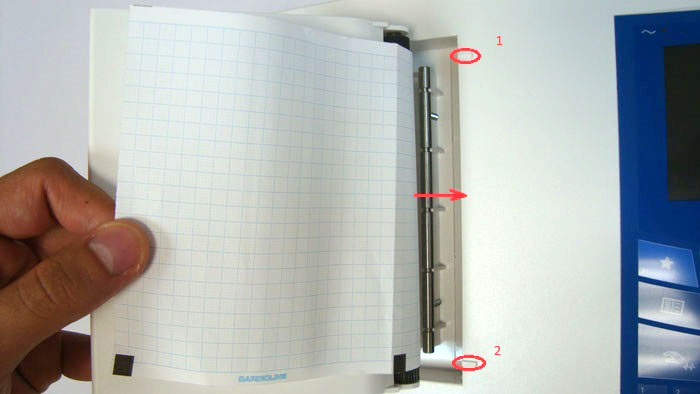

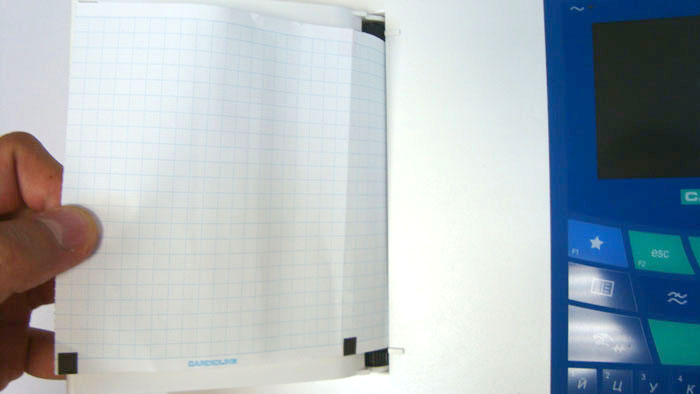

    • Бумага должна быть расположена строго посередине между двумя направляющими.

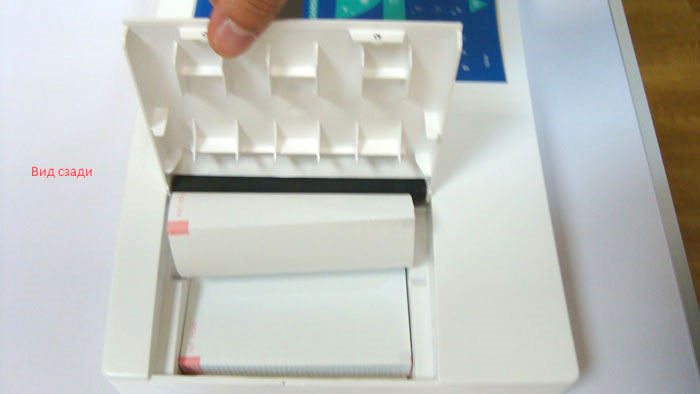

    • После загрузки бумаги, обязательно прикройте дверцу, которая помещена между главной корпусной частью устройства и резиновым валиком.

  • Как вставить бумагу?
  • Как правильно установить электроды на теле пациента?
  • Наложение электродов на пациента предполагает следующие ключевые этапы:

    • обработка тех участков кожи, где будут установлены электроды, спиртом или эфиром;
    • соединение каждого электрода с цветными штекерами, которые соответствуют друг другу (обратите внимание на таблицу, представленную внизу, где отображены соответствия цветовой кодировке):

    Цвет

    Символ

    Положение электрода

    Белый – Красный

    C1

    V1

    Зеленый

    F

    Левая нога

    Белый – Коричневый

    С4

    V4

    Белый – Зеленый

    С3

    V3

    Красный

    R

    Правая рука

    Белый – Черный

    C5

    V5

    Черный

    N

    Правая нога

    Белый – Фиолетовый

    C6

    V6

    Белый – Желтый

    С2

    V2

    Желтый

    L

    Левая рука

    • использование специального электропроводящего геля в небольшом количестве на те зоны кожи, где будут наложены электроды (гель должен быть распределен равномерно);
    • ознакомьтесь со схемами, где показано, как правильно располагать электроды на теле пациента.

    Правильное положение периферийных электродов

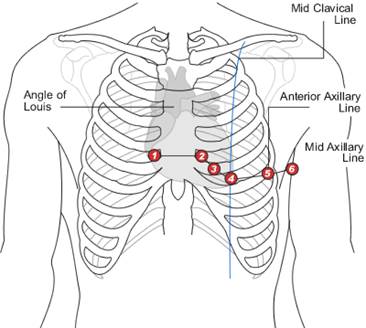

    Правильное положение грудных электродов



  • Как правильно установить электроды на теле пациента?
  • Как выбрать режим работы?
  • Чтобы выбрать нужный режим работы, который планируется для регистрации ЭКГ, нужно нажать на специальную кнопку. Как только режим будет выбран, он моментально отобразится на экране аппарата. Пользователь может переключать следующие опции:

    • ручной режим;
    • автоматический режим;
    • пользовательский режим.
  • Как выбрать режим работы?
  • Как настроить формат дисплея и печати?
  • Для обеспечения высокого качества записей ЭКГ необходимо обратить внимание на ключевые принципы установки:

    • нажать кнопку , с помощью которой можно выбрать формат дисплея;
    • если работа будет осуществляться в ручном режиме, форматы дисплея будут совпадать с форматами печати;
    • нажмите кнопку , чтобы прокрутить отведения;
    • нажмите , чтобы выбрать формат печати.

    В таблице (см. ниже) представлены все возможные доступные форматы:

    Тип формата

    Описание

    3+R

    В «Автоматическом» режиме: двенадцать отведений ЭКГ распечатываются группами по 2,5 секунды. На каждое отведение (3x4) плюс 10 сек. на отведения ритма. Есть возможность добавления дополнительных страниц, если используются диагностические средства (напр. «Интерпретация»).

    6

    В «Автоматическом» режиме: двенадцать отведений ЭКГ распечатываются группами по шесть. Общее количество страниц на один блок отведений зависит от настроек. Можно добавить дополнительные страницы, если используются диагностические средства (напр. «Интерпретация»).

    В «Ручном» режиме: шесть непрерывных отведений.

    3

    В «Автоматическом» режиме: двенадцать отведений ЭКГ распечатываются группами по три. Общее количество страниц на один блок отведений зависит от настроек. Также пользователь может добавить дополнительные страницы, если диагноз ставится с помощью других средств (таких как «Интерпретация»).

    В «Ручном» режиме: 3 непрерывных отведения.

    12

    В «Ручном» режиме: 12 отведений непрерывно.

    Когда пользователь выберет нужный формат для дальнейшего использования, он будет адаптирован для всех записей по 12 отведениям во всех режимах.

    Скорость регистрации на бумаге и на дисплее

    Нажмите кнопку , чтобы выбрать скорость прокрутки сигнала. Опции, которые будут доступны: 12,5 мм/с, 25 мм/с и 50 мм/с.

    Чтобы выбрать скорость прокрутки печати, необходимо нажать комбинацию клавиш . Опции, которые будут доступны: 5 мм/с, 10 мм/с, 25 мм/с и 50 мм/с. При печати скорость бумаги будет показана в строке информации.

    Чувствительность регистрации на дисплее и на бумаге

    Нажмите кнопку , чтобы выбрать чувствительность регистрации на дисплее. Опции, которые будут доступны: 2,5 мм/мВ, 5 мм/мВ, 10 мм/мВ и 20 мм/мВ.

    Нажмите комбинацию кнопок   для выбора чувствительности печати. Опции, которые будут доступны: 2,5 мм/мВ, 10 мм/мВ и 20 мм/мВ.

    Фильтр регистрации

    Пользователь может дополнительно использовать специальные фильтры, которые улучшают читаемость сигнала. При этом следует учитывать, что ввод фильтра может влиять на отображаемые и печатаемые сигналы. Чтобы тесты были максимально точными, автоматическая интерпретация кривой выполняется по нефильтрованному сигналу ЭКГ.

    Нужно нажать на кнопку , чтобы ввести фильтры «выключить», «M1», «M2» или «M3» (они привязаны к определенным символам на дисплее). Доступные фильтры помогут снизить влияние помех мышечного тремора и электросети.

  • Как настроить формат дисплея и печати?
  • Как ввести данные пациента?
  • Для проведения анализа ЭКГ в режиме «Ручной», нужно ввести данные пациента. Для использования автоматического режима не нужен предварительный ввод данных пациента. В том случае, если необходимости в воде данных пациента нет, рекомендуется перейти к следующему пункту.

    Ввод данных пациента

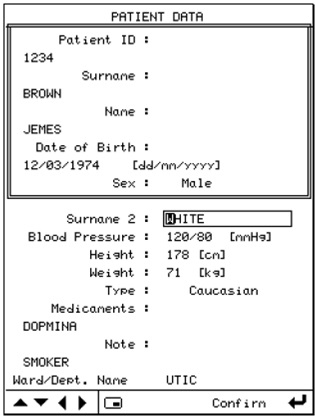

    Нажмите на кнопку , чтобы вызвать файл пациента в нужное время. После этого пользователь увидит следующее окно:

     В файле пациента нужно будет выполнить следующие действия:

    • нажать кнопку  и, таким образом, открыть опцию «Редактировать».
    • если данная кнопка была нажата, появляется опция «Перечень работ». Если пользователь подтвердит ее, он сможет изменять данные при необходимости.
    • нажать на кнопку , чтобы переместиться по файлу и отобразить опции, которые связаны с «Полом» и «Типом сложения» пациента.
    • панель  используется для ввода данных.
    • нажмите кнопку , чтобы стереть текст курсором.
    • Нажмите кнопки , если собираетесь подтвердить данные.
    • Нажмите кнопку , если нужно прекратить ввод данных и не сохранять изменения.

    Последовательность вводимых данных:

    • «Номер пациента»,
    • «Фамилия»,
    • «Имя»,
    • «Дата рождения»,
    • «Пол»,
    • «Фамилия 2»,
    • «Артериальное давление»,
    • «Рост»,
    • «Вес»,
    • «Тип сложения»,
    • «Медикаменты»,
    • «Примечания»,
    • «Палата/Отделение».
  • Как ввести данные пациента?
  • Как провести анализ ЭКГ?
  • Регистрация в ручном режиме

    Регистрация в автоматическом режиме

    Регистрация  в экстренном режиме

    • Нажать кнопку , чтобы запустить регистрацию в ручном режиме. Если появится надпись «Зажим», это будет означать, что сигнал еще не был инициирован.
    • Нажать кнопку , чтобы изменить отведения, которые печатаются или вводятся на дисплей в процессе регистрации. Отведения, которые отображаются на экране, будут распечатаны.
    • Нажать кнопку , чтобы остановить регистрацию.

    Запуск программ расчета и анализ кривых возможны в данном режиме (опции «Параметры ЭКГ», «Интерпретация ЭКГ»).

    • Нажать кнопку , чтобы запустить регистрацию в автоматическом режиме.
    • Если пользователь увидит сообщение «ждите», сигнал еще не был инициирован.
    • В процессе регистрации могут отображаться сообщения: «получение» и «получение ок». Пациент может быть отсоединен.
    • Нажать кнопку , чтобы остановить печать. Печать будет возможна даже в том случае, если сигнал был сохранен.

    Расчет и анализ параметров (опция измерения ЭКГ, опция интерпретации ЭКГ человека мужского пола в возрасте 35 лет), сохранение всех необходимых данных и печать копий, отправка результатов на ПК.

    • Нажать кнопку , чтобы запустить экстренную регистрацию.
    • Ввод данных пациента пропускается в этом режиме.
    • В процессе регистрации могут всплывать сообщения «получение» и «получение ок».
    • Нажать кнопку , чтобы остановить печать. Печать может осуществляться и после сохранения сигнала.
  • Как провести анализ ЭКГ?
