Holter

1 щелочная батарей АА на 1.5 Воль или 1 батарея литиевая используются для анализа, рассчитанного на 24 часа. Батарея устанавливается в гнезде, которое находится в задней части устройства.

Обратите внимание на несколько важных принципов:

• изучите схему на дверце гнезда батареек, в соответствии с которой пользователю нужно будет вставлять батарейки;
• отсоединяйте пациента, как только открываете дверцу доступа к гнезду батареек;
• извлекайте батарейки, если устройство не будет использована долгое время.

Как только батарея установлена, аппарат может быть использован. Он сразу же начинает проверку состояния батареек:

• зеленый светодиод батарейки горит, если батарейки заряжены;
• светодиод мигает, если заряда мало;
• светодиоды не включаются, если  батарейки не разряжены и нуждаются в замене.

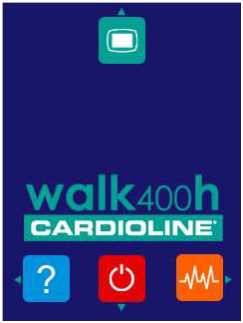

Страница представления прибора возникает при его включении.

Данная страница отображает все необходимые функции устройства.

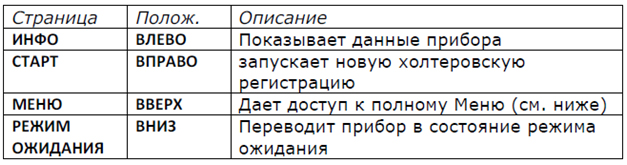

Команды от страницы представления прибора

Чтобы открыть окно в полном формате, нажмите кнопку SU (вверх).

Страница меню

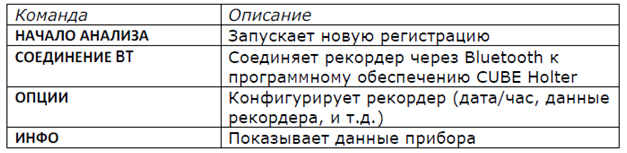

Команды со страницы меню

Пользователь выберет команду меню (за счет кнопки вверх-вниз, вправо\подвтерждение). Если нажать кнопку «Влево», пользователь снова увидит страницу представления прибора.

Выключение рекордера

Чтобы перевести используемое устройство в режим состояния ожидания, нужно переключиться в главное меню, а затем нажать кнопку «Вниз». Чтобы полностью выключить устройство, извлеките батарейки.

Рекордер способен принимать 3-12 каналов ЭКГ. Все зависит от конфигурации, кабеля пациента и опций. Что касается правильного положения электродов, то они будут зависеть от клинического выбора специалиста.

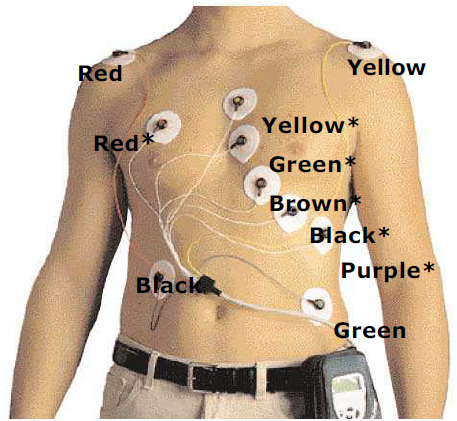

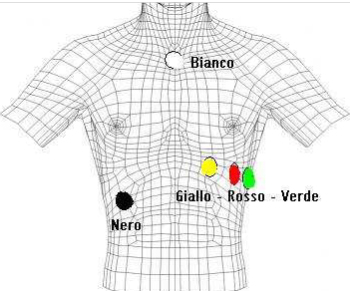

Здесь показаны примеры расположения электродов для регистрации ЭКГ с 3 каналами с 5-жильными и 7-жильными кабелями.

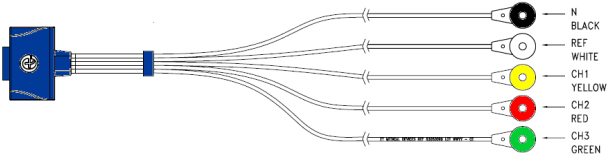

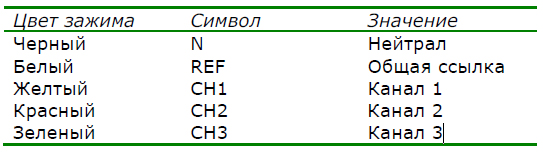

5-жильный кабель

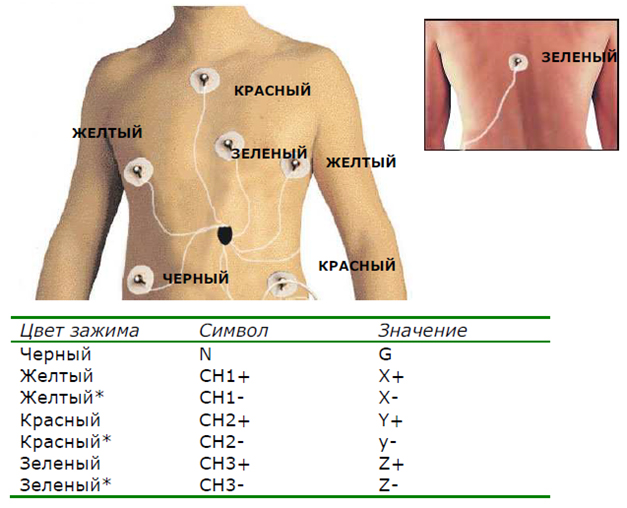

Схема наложения электродов с 5-жильным кабелем

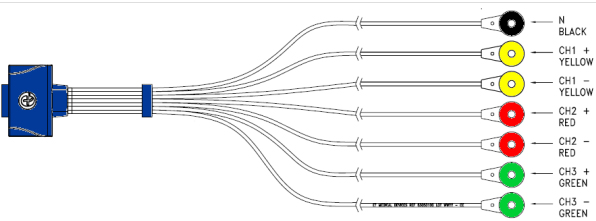

7-жильный кабель

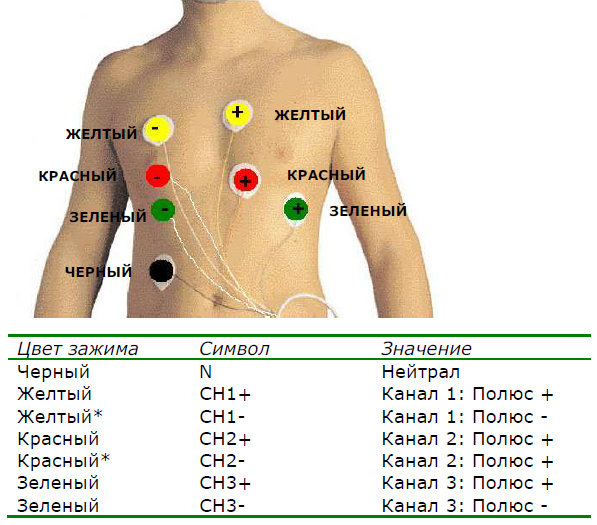

Схема наложения электродов с 7-жильным кабелем

Схема наложения электродов 7-жильного кабеля с запаздывающими потенциалами

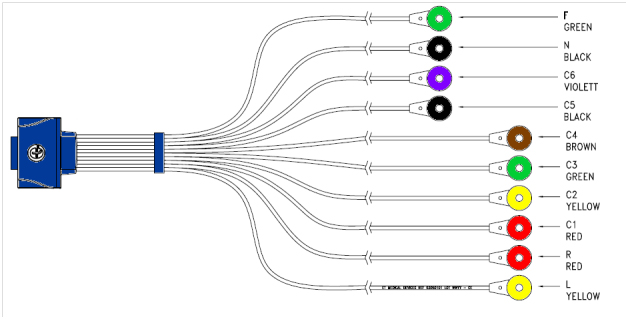

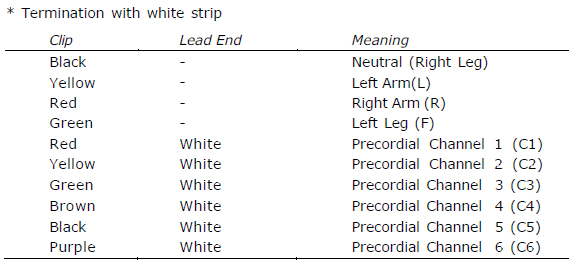

10-жильный кабель

Данный тип кабеля подразумевает стандартное расположение для ЭКГ с 12 каналами. Отличие: периферические окончания находятся на груди пациента для ссылки вблизи конечностей.

Схема наложения электродов с 10-жильным кабелем

2 метода, которые могут быть применены, чтобы подготовить и запустить исследование:

• ручной метод (не требует применения ПК);
• интерактивный метод (требует подключения к ПК).

Ручной метод (НАЧАЛО АНАЛИЗА)

Посредством данного метода происходит запуск регистрации. При этом подключение к ПК не требуется. Для этого нужно:

• вставить батарею, которая уже была предварительно заряжена, в гнездо устройства, затем включить его;
• подключить кабель пациента, выбрать команду «Начало анализа» (кнопка «Вправо») со страницы приветствия.

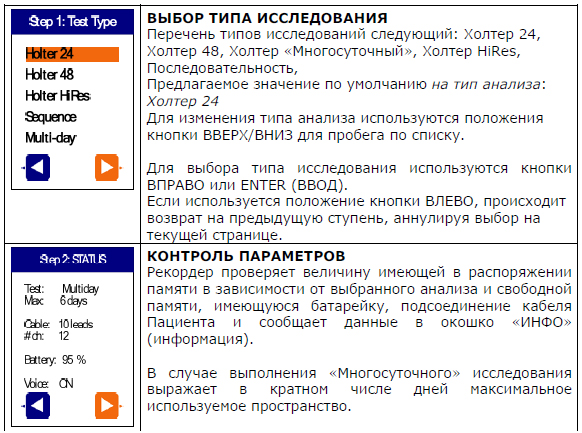

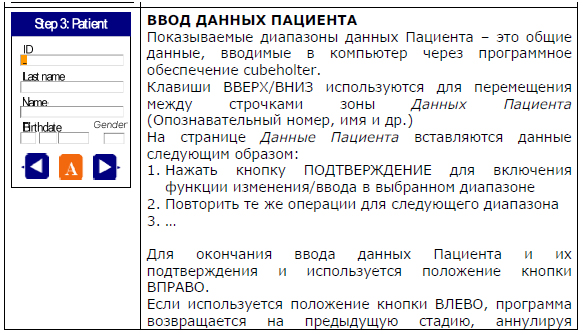

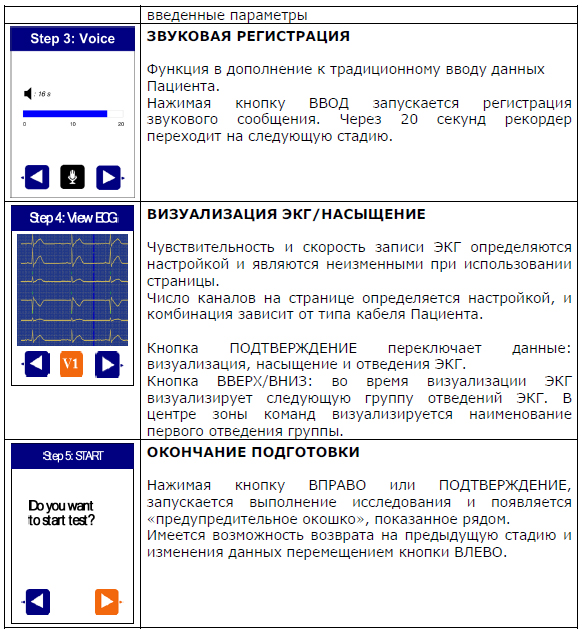

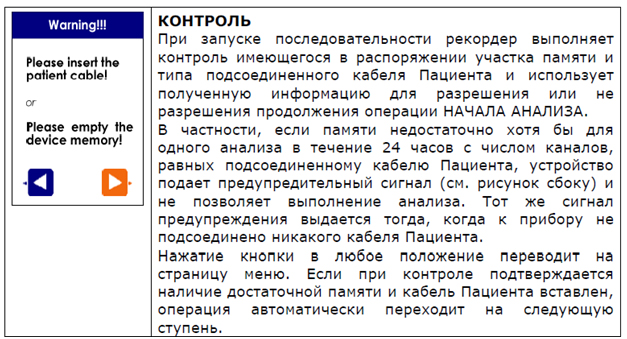

Команда НАЧАЛО АНАЛИЗА: последовательность инструкций:

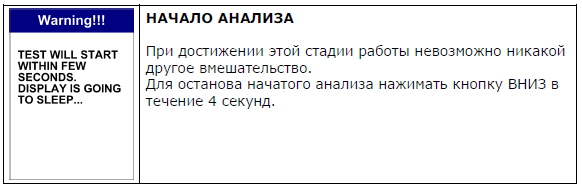

Переход в состояние регистрации осуществляется мгновенно уже через 60 секунд.

Последовательность операций:

• прекращение света дисплея после 10 секунд;
• автоматический запуск регистрации ЭКГ;
• мигание светодиода, обозначающего «состояние»;
• угасание светодиода «батареек».

Интерактивный метод (СОЕДИНЕНИЕ BT)

Связь рекордера с ПК выполняется в данном случает благодаря ВТ. Через программное обеспечение CUBE Holter пользователь может выполнять процедуру подготовки анализа.

Нужно установить батарейку в приборе и подсоединить его к пациенту за счет кабеля пациента. Выбрать в главном меню «соединение ВТ»:

• открытие окна и переход устройства в состояние ВТ после 5 секунд;
• дисплей меркнет;
• светодиод состояния светится синим цветом, появляется сигнал, что процедура подготовки от компьютера может начинаться, как только подсоединение размыкается, а синий светодиод переходит в состояние «фиксированного свечения» и не мигает.

Страница подсоединения Bluetooth

 Обратите внимание:

• связь ВТ может быть прервана при нажатии кнопки «Вниз» на четыре секунды;
• cubeholter должно устанавливаться и конфигурироваться правильно.

Чтобы работать с ПК, нужно правильно соблюдать последовательность команд от ПО CUBE Holter, за счет которых осуществляется визуализация сигналов ЭКГ, появляются параметры регистрации, запуск и ввод данных пациента.

После этого программное обеспечение CUBE Holter запрашивает подтверждение пользователя, делает запись данных и отображает сигнал о начавшемся процессе регистрации. Аппарат замыкает соединение Bluetooth, после чего переходит в состояние регистрации автоматически.

ВНИМАНИЕ!

Выполнение операции записи может не осуществляться, если есть необходимость в просмотре времени сигнала ЭКГ на дисплее ПК в режиме текущего реального времени. ПК выполняет замыкание соединения, после чего аппарат возвращается в состояние «включен».

Окончание регистрации

Когда необходимо закончить процесс исследования (холтеровское, последовательности, многосуточного):

• время, рассчитанное на регистрацию, истекло;
• связь с ПК устанавливается через USB-провод;
• ручная команда прекращения работы.

После прекращения процесса регистрации устройство сигналит пользователю посредством специального звука, прекращает прием данных и выключается, оставаясь в состоянии готовности к выполнению новых анализов.

При повторном включении дисплея в окне «Информация» отображается наличие анализов в памяти за счет специальной иконки. Команды готовы, поэтому пользователь может приступить к очередной регистрации старых анализов.

Вывод анализа на компьютер

Программное обеспечение CUBE Holter дает возможность отправлять анализы на ПК (анализы, которые хранятся в его памяти), что позволяет визуализировать их для обсуждения на основе ПО для холтеровского анализа.
