Правильная техника снятия ЭКГ

Метод электрокардиографии, предполагающий регистрацию электрических полей сердца и выведение графика на дисплее или бумаге, на протяжении многих лет считается самым эффективным способом диагностики заболеваний сердца и нарушений его работы.

Благодаря электрокардиограмме, специальному графическому изображению, врач может оценить качество работы сердца и своевременно определить возможные патологии и отклонения от нормы.

Правильная техника снятия ЭКГ

Для проведения процедуры применяется электрокардиограф, представляющий собой аппарат с регистрирующим устройством и усилителем биопотенциала сердца.

Медсестра будет допущена к работе с аппаратом ЭКГ лишь в том случае, если пройдет специальное обучение. Техника снятия электрокардиограммы требует от специалиста не только знаний и опыта, но и понимания определенных условных обозначений графического изображения.

Процедура выполняется в помещении, оснащенном специальным оборудованием, а также возле постели пациента или при работе за пределами стационара в экстренных случаях.

В кабинете, где проводится регистрация ЭКГ, обязательно соблюдаются условия: он должен располагаться далеко от источников электрических помех, кушетка должна быть покрыта одеялом с металлической заземленной сеткой.

Зачем проводится электрокардиография?

Электрокардиография является одним из обязательных пунктов любой плановой диспансеризации. Всем пациентам, даже при отсутствии жалоб и симптомов, необходимо периодически проходить диагностику, так как это позволяет своевременно обнаруживать возможные проблемы со здоровьем и сразу же приступать к лечению.

Пациентам с сердечно-сосудистыми заболеваниями электрокардиографию нужно проводить чаще для контроля работы сердца и самочувствия, а также оценки качества терапии.

Метод применяется регулярно, если у пациента имеются проблемы с давлением, ожирением, непостоянством ритма сердца.

Параметры

Список параметров, определяемых посредством электрокардиографии:

  • Нарушения калиевого баланса.
  • Нарушения магниевого баланса.
  • Ритм сердечных сокращений.
  • Зоны некроза.
  • Возможные нарушения кровоснабжения миокарда.
  • Утолщение стенок сердца.

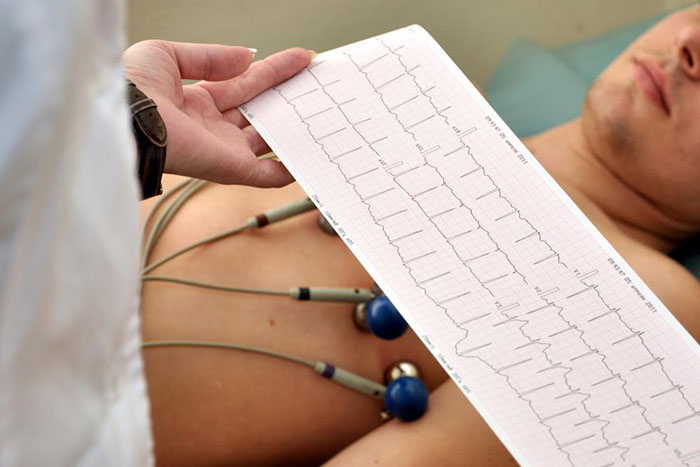

Параметры

Подготовка к электрокардиографии

  • Специалист должен сохранить необходимые персональные данные пациента с указанием даты и времени регистрации ЭКГ, а также номер истории болезни.
  • Подготовка предполагает правильное расположение пациента во время процедуры и подключение электродов. Пациенту следует лечь на кушетку. В редких случаях при определенных заболеваниях или травмах допустимо положение сидя.
  • После того, как пациент примет нужное положение, медсестра очистит те участки кожи, где будут зафиксированы электроды. Для этого она использует специальное средство для обезжиривания.
  • Каждый электрод обрабатывается раствором хлорида натрия. На них наносится особый гель в целях улучшения проводимости.
Что подразумевается под отведениями?

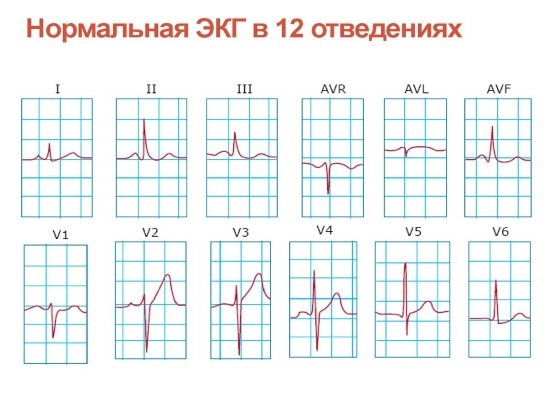

Схемы, регистрирующие различие показателей, принято называть «отведениями». Во время электрокардиографии на графическом изображении специалист отслеживает работу сердца в разных отведениях. Принято рассматривать стандартные отведения, усиленные и грудные отведения.

Стандартные отведения:

  • I стандартное отведение – различие потенциалов на правой и левой руке.
  • II стандартное отведение – различие потенциалов на левой и правой ноге.
  • III стандартное отведение – различие потенциалов на левой руке и левой ноге.

Стандартные отведения

Усиленные отведения:

  • AVL (левая рука).
  • AVF (левая нога).
  • AVR (права рука).

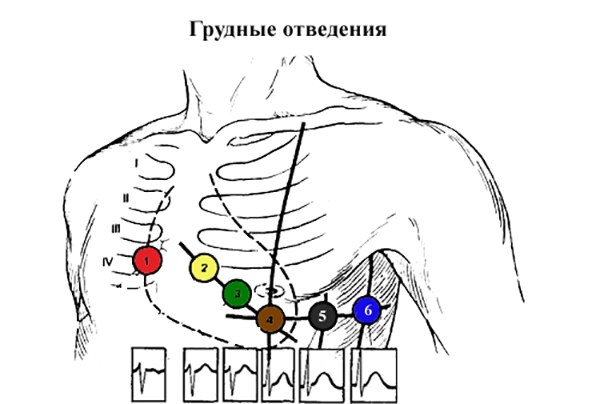

Грудные отведения – 6 отведений V1, V2, V3, V4, V5, V6.

Грудные отведения

Правильная фиксация электродов

При проведении электрокардиографии используются электроды для фиксации на нижних и верхних конечностях, а также электроды для грудной клетки. От качества расположения электродов на теле пациента зависит качество восприятия электрических импульсов. Поэтому алгоритм действий должен быть максимально строгим.

Электроды для стандартных отведений имеют особые цвета:

  • Права рука – красный электрод.
  • Левая рука – желтый электрод.
  • Правая нога – черный электрод.
  • Левая нога – зеленый электрод.

Правильная фиксация электродов

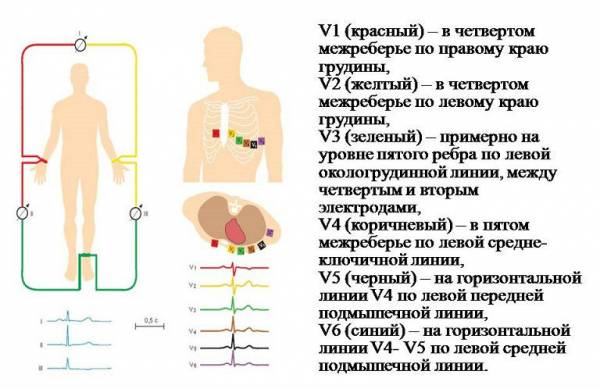

После фиксации электродов на конечностях, проводится наложение электродов на определенные области грудной клетки пациента:

  • Электрод V1 – область на уровне четвертого межреберного промежутка с правой стороны от грудины.
  • Электрод V2 – область на уровне четвертого межреберного промежутка с левой стороны от грудины.
  • Электрод V4 фиксируется раньше, чем V3. Электрод V4 должен быть прикреплен в области пятого межреберного промежутка с левой стороны, при этом учитывается среднеключичная линия.
  • Электрод V3 – область между электродами V2 и V4.
  • Электрод V5 – область пятого межреберного промежутка, при этом учитывается передняя подмышечная линия.
  • Электрод V6 – область на уровне пятого межреберья (по центру подмышечной линии).

Правильная фиксация электродов 1

Регистрация отведений

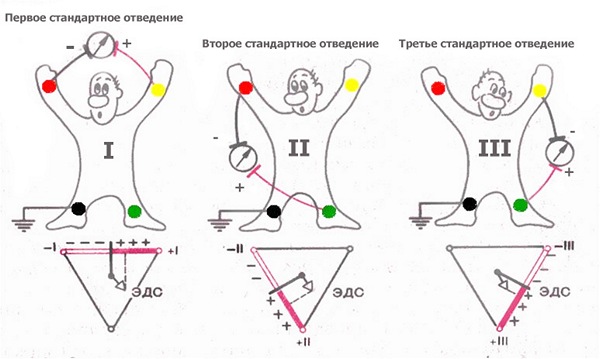

При регистрации стандартных отведений расположение электродов должно быть следующим:

  • Первое стандартное отведение: правая рука (-), левая рука (+).
  • Второе стандартное отведение: правая рука (-), левая нога (+).
  • Третье стандартное отведение: левая нога (+), левая рука (-).

Пациент должен находиться в состоянии покоя. Специалист просит его не нервничать и не двигаться. Затем осуществляется запись ЭКГ в I, II и III отведениях, после этого запись в усиленных и грудных отведениях. При этом в каждом отведении регистрируется от 4 сердечных циклов.

Как интерпретировать ЭКГ?

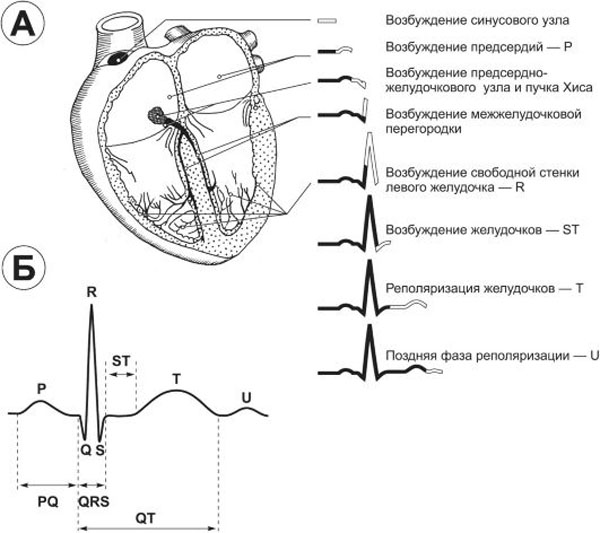

Одна из целей электрокардиографии – получение электрокардиограммы, особого графического изображения с ломаной кривой и острыми пиками. Пики (или зубцы) находятся на графике над горизонтальной линией.

Они обозначают глубину и частоту изменений ритма. При расшифровке результатов регистрации ЭКГ большое значение имеют промежутки между этими зубцами. Они обозначаются в электрокардиограмме буквенными сочетаниями: «TP», «QRST», «TP».

Регистрация отведений

Восстановительная фаза между сокращениями мышцы на графике обозначается «Т». Возбуждение предсердий и деполяризация – буквой «Р», восстановительный цикл желудочков – буквой «U», возбуждение желудочков обозначается буквами «S», «Q», «R».

Кардиограмма здорового пациента

Специалист ориентируется на установленные нормы и сравнивает их с показателями полученной кардиограммы. Если состояние здоровья пациента хорошее, кардиограмма должна отобразить следующие параметры:

  • QT – не более 450 миллисекунд.
  • Р – положительный.
  • ЭОС – не отклонена.
  • S – отрицательный, ниже зубца R.
  • Т – положительный.
  • Q – отрицательный.
  • ЧСС – от 60 до 80.
  • QRS – около 120 миллисекунд.

Кардиограмма здорового пациента

Возможные отклонения

Специалист должен определить расстояние от одного зубца R до другого.

  • Если между зубцами R имеются различия расстояния, то это может свидетельствовать о том, что у пациента сердечная аритмия.
  • О брадикардии могут говорить низкие показатели частоты сердечных сокращений.
  • Если нет зубца Р, произошла смена водителя ритма.
  • При частом сердечном ритме подозревается тахикардия.
  • Если число желудочных комплексов выше 105, это признак тахикардии.
  • Но если число желудочных комплексов ниже 60, то это признак брадикардии.
